適用范圍 |
GMl系列塑殼式斷路器，是本公司采用國際先進技術設計、制造研制開發的新型斷路器之一，其額定絕緣電壓至800V，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分斷能力(1cu)的高低，分為L型(標準型)、M型(較高分斷型)、H型(高分斷型)三類。該斷路器具有體積小、分斷高、飛弧短、抗振動等特點，是陸地及船舶使用的理想產品。
斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
斷路器不能倒進線，即只可1、3、5接電源線，2、4、6接負載線。
斷路器執行下列標準：
IEC60947-2及GB14048.2 低壓斷路器
1EC60947-4及GBl4048.4 接觸器和電動機起動器
1EC60947-5.1及GBl4048.5 機電式控制電路電器 |

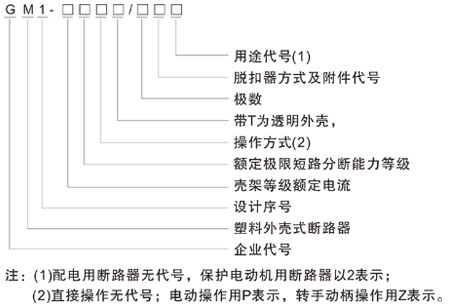

| 型號含義 |
 |
| 適用環境 |
1-海拔高度2000m以下；
2-周圍介質溫度不高于+40℃(對船用產品為+45℃)和不低于-5℃；
3-能耐受潮濕空氣的影響；
4-能耐受鹽霧、油霧的影響；
5-能耐受霉菌的影響；
6-最大傾斜度為：22．5’；
7-在受到船舶正常振動時能可靠工作；
8-在受到地震情況下(4g)能可靠工作；
9-在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方
10-在沒有雨雪侵襲的地方。 |
 |
分類 |
按產品極數分為二極、三極與四極，四極產品中中性極(N極)的型試分四種：
A型：N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其它一極一起合分(N極先合后分)；
C型：N極安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)；
D型：N極安裝這電流脫扣器，且N極始終接通，不與其它三極一起合分。
按額定電流分：
GM1-63為(6)、10、16、20、25、32、40、50、63A九級(6A規格無過載保護)
GM1-100為(10)、16、20、25、32、40、50、63、80、100A十級；
GM1-160為100、125、140、160A四級；
GM1-225為100、125、140、160、180、200、225A七級；
GMl-400為225、250、315、350、400A’~’級；
GM1-630為400、500、630A三級；
GM1-800為630、700、800A三級；
按接線方式分：板前接線、板后接線、插入式接線三種。
按過電流脫扣器型式分熱動—電磁(復式)型、電磁(瞬時)型兩種。
按斷路器有無附件分帶附件和不帶附件兩種。 |

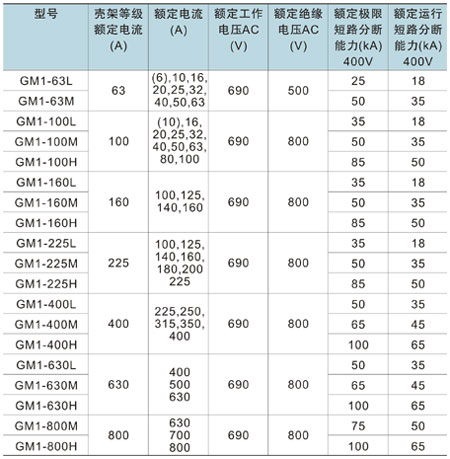

| 技術參數 |
 |

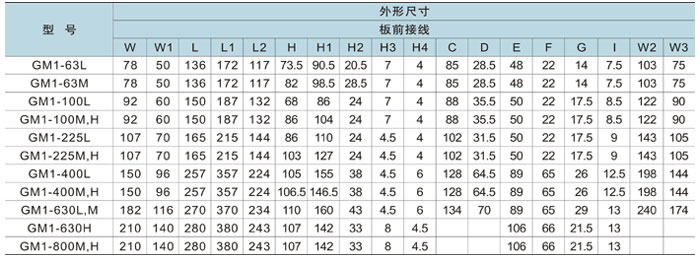

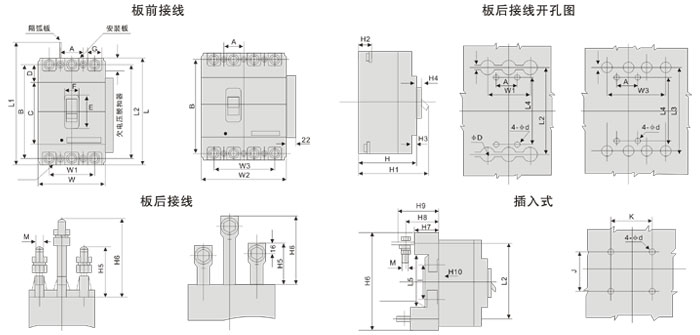

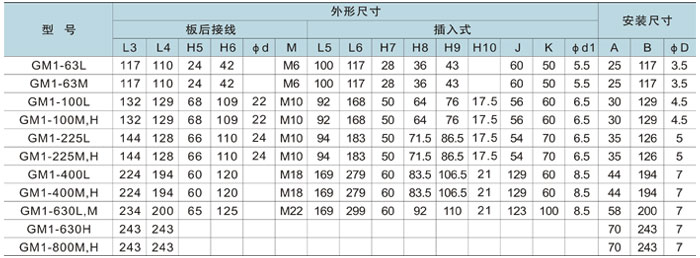

| 外形及安裝尺寸 |
 |
 |
 | |
|
